반도체 SMT란? SMT 산업과 국내외 기업들 살펴보기, 디케이티, 펨트론

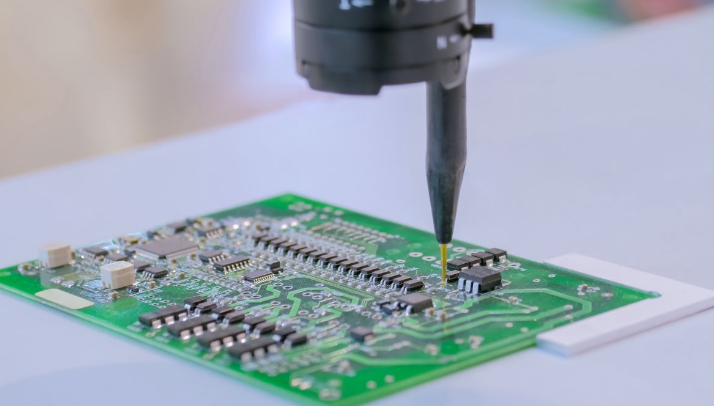

SMT란?

Surface-mount technology

표면 실장 기술의 줄임말로 인쇄 회로 기판의 표면에 펴면 실장 부품을 전자회로에 부착시키는 기술을 말한다.

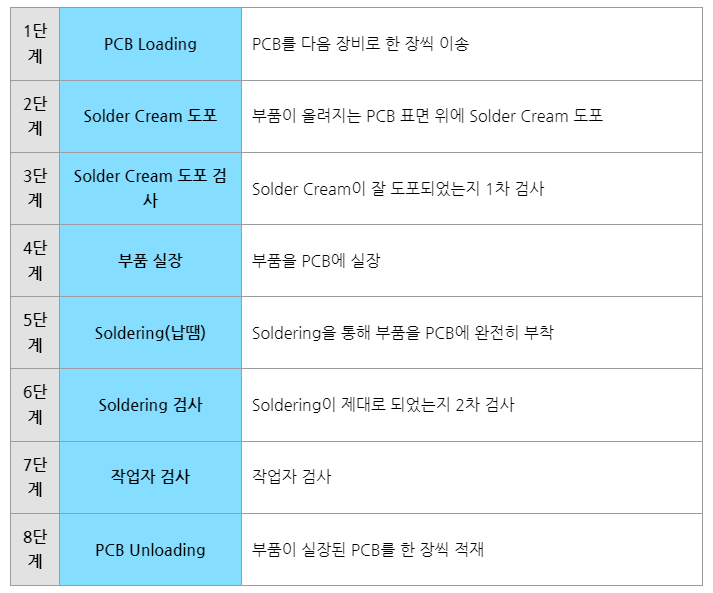

SMT 공정 과정



위 공정이 SMT의 공정이다.

PCB 세척, 부품 장착, 리플로우 팁은 SMT 공정에 필수적인 요소이며, 공정 중간 중간마다 검사 및 테스트가 있는 것도 특징이라 할 수 있을 것이다.

SMT 장비의 종류

1. 프린터(Stencil Printer): PCB에 솔더 페이스트를 고르게 도포하는 장비이다. 스텐실을 사용하여 정확한 양의 페이스트를 적용한다.
2. 픽 앤 플레이스 머신(Pick and Place Machine): SMT 부품을 PCB에 정확하게 배치하는 장비로, 로봇 팔을 사용하여 부품을 픽업한 후 정확한 위치에 놓습니다.
3. 리플로우 오븐(Reflow Oven): PCB에 장착된 부품과 솔더 페이스트를 가열하여 납땜하는 장비다. 온도 프로파일을 조정하여 적절한 온도로 부품을 결합한다.
4. 웨이브 솔더링 머신(Wave Soldering Machine): 주로 도통 부품을 PCB에 납땜하는 데 사용되는 장비로, PCB를 액체 상태의 납에 통과시켜 부품을 연결한다.
5. 스모크 제거기(Smoke Extractor): SMT 공정 중 발생하는 유해 가스를 제거하는 장비이다. 작업 환경의 안전성을 높이기 위해 필수적이다.
6. AOI(Automated Optical Inspection) 시스템: PCB의 조립 상태를 자동으로 검사하는 장비다. 부품의 위치, 납땜 상태 등을 확인하여 품질을 보장한다.
7. X-ray 검사기(X-ray Inspection Machine): 내부 구조를 확인하고, 보이지 않는 납땜 상태를 검사하는 장비이다. 주로 BGA(볼 그리드 어레이)와 같은 부품의 검사에 사용된다.
8. 세척기(Cleaning Machine): PCB 및 부품의 잔여물과 불순물을 제거하는 장비이다. 품질 유지를 위해 필수적이다.



SMT로 유명한 국내외 기업들

1. ASM Assembly Systems: SMT 장비 및 솔루션을 제공하는 글로벌 기업
2. Yamaha Motor Co., Ltd.: SMT 장비와 관련된 다양한 솔루션을 제공하며, 특히 고속 조립 기술로 유명하다.
3. JUKI Corporation: SMT 기계 및 자동화 솔루션을 전문으로 하며, 세계적인 시장 점유율을 보유하고 있다.
4. Panasonic: SMT 장비 및 솔루션을 제공하며, 전자 제조 서비스 분야에서도 활발히 활동하고 있다.
5. 고영: 3D 검사 시스템과 관련된 기술을 제공하여 SMT 공정의 품질 관리를 지원한다.
6. Nordson: SMT 및 전자 조립 산업을 위한 다양한 장비와 솔루션을 제공하며, 글로벌 시장에서 경쟁력을 갖추고 있다.

디케이티, SMT 및 EMS 분야에 특화

비에이치의 자회사인 디케이티는 SMT와 EMS에 특화되어 있는 업체이다. 최근 티케이티가 부각된 이유에도 이 SMT 산업에서 성과가 올해 매출 성장에 기여할 것이라는 증권사 리포트가 있었기 때문이다.

1. 전자 제조 서비스(EMS): 디케이티는 전자 제품의 설계, 조립, 테스트 및 유통까지 다양한 서비스 범위를 제공한다. 고객의 요구에 따라 제품을 개발하고 생산하는 데 중점을 둔다.
2. SMT 기술: SMT 공정에 대한 전문성을 갖추고 있으며, 최신 장비와 기술을 사용하여 고품질의 전자 부품을 PCB에 장착한다.

펨트론, 3D검사장비와 SMT 검사장비 전문 업체

2022년에 상장한 펨트론은 3D 검사장비 전문업체이며 SMT 검사 장비로도 유명하다.

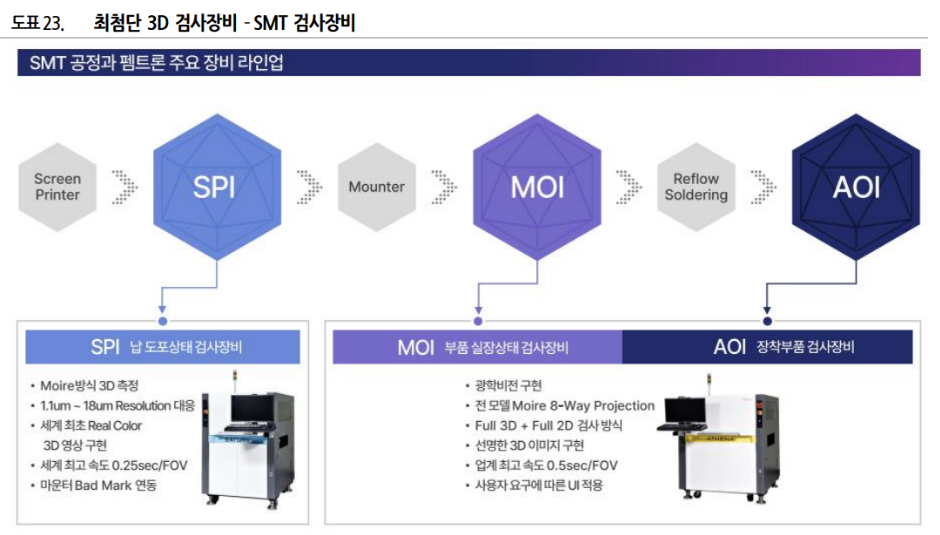

펨트론의 주요 장비 라인업을 보면 3D SPI, 3D MOI, 3D AOI로 분류된다.

납땜이 잘되었는지 검사하고 실장 상태에 문제가 없는지, 장착 부품에 문제가 없는지 펨트론사의 장비로 한번에 검사가 끝나는 것이다.
